開關柜局部放電監測裝置是什么？

開關柜局部放電監測裝置是一種用于監測高壓開關柜局部放電情況的設備，對保障電力系統的安全穩定運行具有重要意義。

對開關柜的局部放電進行監檢測是評估設備絕緣狀況的重要手段。

電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會增大，從而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。

局部放電一般不會引起開關柜內部絕緣的穿透性擊穿，但是卻會導致絕緣介質的局部損壞。若其長期存在，則會在一定條件下造成絕緣裝置電氣強度的破壞，最終造成開關柜內部絕緣擊穿。

開關柜局放監測，能盡早發現設備潛伏性故障，實現故障預警，是避免故障發生的有效措施之一

開關柜局部放電現象

    電氣設備局部放電產生的同時，會伴隨著電、光、聲、熱等一系列

物理現象的發生，因此高壓開關柜局部放電監檢方法都是基于檢測這些

能反映局部放電現象的物理量展開的。

開關柜局部放電監測手段：聲波、暫態地電壓、特高頻

1、暫態對地電壓(TEV)法是根據麥克斯韋電磁場理論，當高壓開關柜發生局部放電時，會產生出交替變化的電磁場并激發產生電磁波，而電磁波信號會在柜體內部進行傳播并在屏蔽不連續的地方泄露到柜體外殼。泄露的電磁波信號會在外殼上感應出一個感應電流，并通過設備表面存在的波阻抗形成脈沖電壓，即暫態對地電壓信號，簡稱TEV。

2、超聲波檢測發是利用局部放電發生時間較短，其瞬時功率較高，釋放的能量會以熱能的形式被周圍的介質吸收，分子被加熱后會形成一個聲源，產生超聲波信號，由于放電時間短，所以產生的聲波具有很寬的頻譜范圍。超聲波信號在開關柜柜體中傳播，被傳感器的壓電晶體接收轉換為電信號，并通過進一步放大采集后進行后續的分析。

3、特高頻法的理論依據是開關柜內發生局放時激發出的電磁波，其頻率最高可能達到GHz級別，這一頻率的電磁信號可以通過設置在開關柜內的天線傳感器接收到，從而對信號進行進一步的分析，判斷出故障類型和故障距離等。

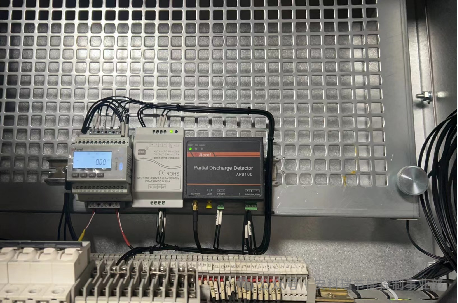

APD無線局放傳感器

用場景：適于中壓開關柜（61柜、28柜、環網柜）出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜進行停電安裝。

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：特高頻傳感器磁吸方式安裝于電纜室，采集裝置導軌式安裝于儀表室。

實現過程：超高頻傳感器所檢測的信號，經過同軸電纜送往開關柜局部放電在線監測裝置，進行放大、濾波、檢波，數字脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。

監測內容：放電次數、放電量、PRPD/PRPS圖譜等。

告警機制：采樣周期1s，連續5次采樣超過報警閾值，報警（寄存器置位+DO輸出）。

APD無線局放傳感器
